HLM-106产品规格书

2023-05-15 来源:原创 浏览量:6645

分享到：

锂离子二次电池锰酸锂正极材料
产品规格书
型号：HLM-106

拟制	审核	批准

客户签字盖章确认/日期

1、前言
本规格书描述了湖南海利锂电科技有限公司（以下简称海利锂电）生产的106型锂离子电池正极材料，分子式LiMn2O4。
2、型号：HLM-106
3、产品适用范围
适用于高能量密度型低速电动车、电动自行车、电动工具、小型储能等领域。特别适合与三元材料混合使用，生产高性价比、高容量、高稳定性的中高端锂电池产品。
4、产品特点
本产品采用元素掺杂及特殊烧结工艺改性处理，提高了普通锰酸锂的综合性能，此材料加工性能好，压实密度大，比容量高兼顾循环性能好，一致性好。
（1）产品颗粒呈完整规则尖晶石相。
（2）产品综合性能优异。常温1C克容量大于118mAh/g，循环300周，容量保持率大于80%。
（3）产品压实性能突出。产品使用压实密度3.0 g/cm3以上。
（4）产品X射线衍射无杂相。
5、物理指标：
5.1、物化指标

产品名称		锰酸锂	型号	HLM-106
化学成分及物理指标
分析项目		标准值	典型值	检测手段
Mn，%		≥57.0	58.85	容量法
Li，%		4.2±0.2	4.09	AAS
K，%		≤0.05	0.002	AAS
Na，%		≤0.35	0.2510	AAS
Fe，%		≤0.01	0.0035	AAS
Ca，%		≤0.05	0.0157	AAS
Cu，%		≤0.01	0.0008	AAS
SO₄^2-，%		≤1.5	1.18	重量法
H₂O, %		≤0.08	0.03	卡尔费休法
比表面，m²/g		≤1.0	0.44	比表面测试仪
磁性物质，ppb		≤3500	2645	ICP
振实密度，g/cm³		≥1.8	2.16	振实密度仪
粒度(um) （可根据客户要求调整）	D₁₀	≥3.0	3.90	马尔文粒度分析仪
	D₅₀	13～18	15.5
	D₉₀	≤40	34.0

5.2、基本电性能指标

项目	标准值	典型值	检测手段
压实密度（g/cm³）	≥2.95	3.0	下游客户提供的参考数据
扣电1C放电比容量（mAh/g）	≥118	121	蓝电电池测试仪
常温300周循环容量保持率（1C充放电）	≥80	82	蓝电电池测试仪

（备注：此表中有关电性能数据为电池厂家提供，仅供参考，产品品质以质检单为准。）

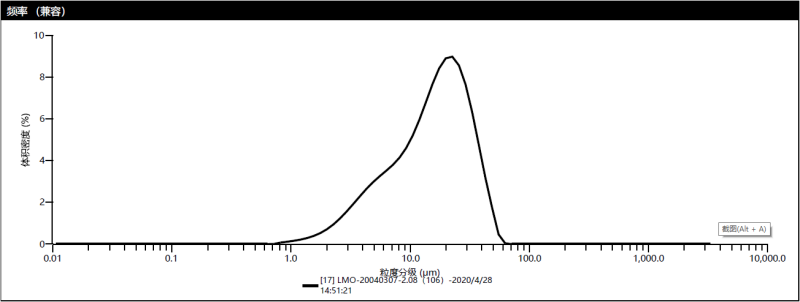

5.3、粒度分布

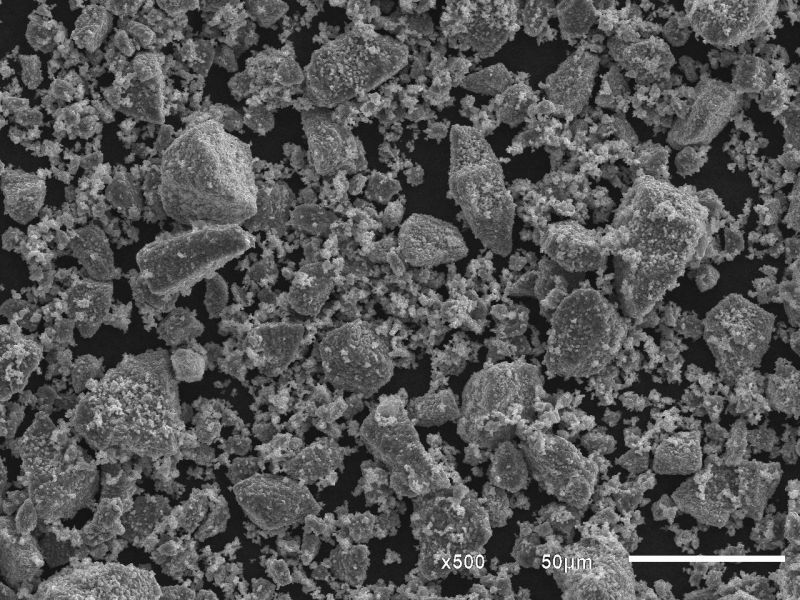

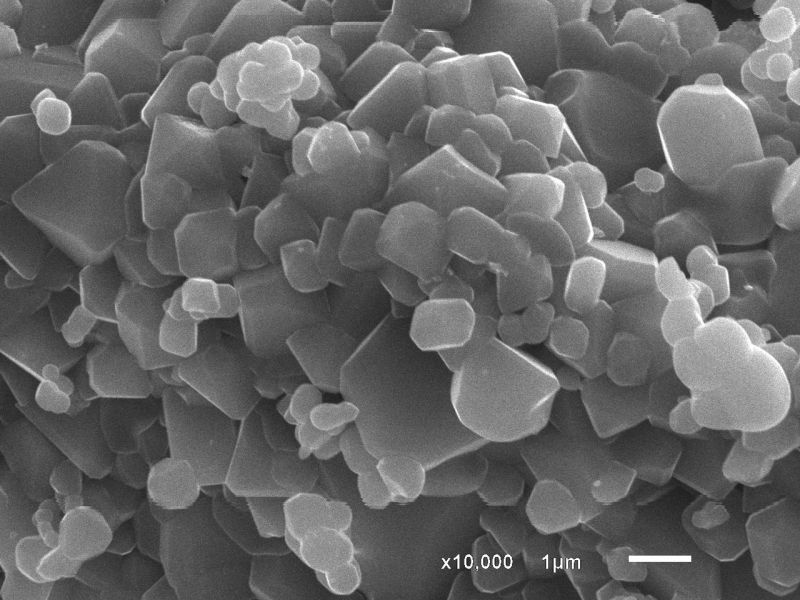

5.4、电镜图

6、包装方式及贮存条件
6.1、包装方式：内铝箔袋真空包装外套纸箱，25kg/箱。
6.2、堆放层数要求：纸箱包装≤3层。
6.3、标签样式：默认海利锂电出货标签，如客户特殊要求，可按客户提供的标签样式执行。
6.4、贮存条件：密封保存，避免阳光直射。推荐贮存温度≤37℃、湿度≤50%RH。保质期1年，产品超过保质期，应由我司检验并再评估能否正常使用。
6.5、开封条件下，严格控制贮存湿度≤30%RH，并尽快使用。
7、运输注意事项
装车时纸箱上方不可放置重物，防止纸箱变形；防止挤压和日晒雨淋；可使用汽车、火车、轮船、飞机等交通工具进行运输。
8、加工使用建议
正极配比：锰酸锂95.0﹪～96.5﹪，SP 0.2﹪～0.5﹪，CNT 0.8﹪～1.5﹪，PVDF 2.5﹪～3.0﹪。建议采用分子量大于100万的PVDF作为粘结剂，如果粘结剂为悬浮法制作，可以将用量调整为1.5﹪～2.0﹪。
建议负极过量比：8﹪～12﹪。
建议使用压实：2.90～3.05g/cm3。

电话咨询

移动二维码

返回顶部

业务纵横

HLM-106产品规格书

HLM-105产品规格书

HLM-107产品规格书
