HLM-101产品规格书

2023-05-15 来源:原创 浏览量:7056

分享到：

锂离子二次电池锰酸锂正极材料
产品规格书
型号：HLM-101

拟制	审核	批准

客户签字盖章确认/日期

1、前言
本规格书描述了湖南海利锂电科技有限公司（以下简称海利锂电）生产的101型锂离子电池正极材料，分子式LiMn2O4。
2、型号：HLM-101
3、产品适用范围
适用于电网储能、家用小型储能，电动汽车、城市物流车等领域。
4、产品特点
本产品采用改性锰氧化物，实现分子水平掺杂改性，大大提高了材料晶格稳定性，材料加工性能优越，极片柔韧性良好，与常规电解液相容性好，具有循环寿命长，倍率性能好，高、低温性能好的突出特性。
（1）产品颗粒呈完整规则尖晶石相，粒度分布呈正态分布，材料加工性能优越。
（2）产品电化学性能优异。常温1C克容量大于100mAh/g，循环3000周，容量保持率大于80%。
（3）产品高温循环性能优越。45℃高温循环700周，容量保持率大于80%，55℃高温循环600周，容量保持率大于70%。
（4）倍率性能优异。10C/1C大于95%。
（5）产品X射线衍射无杂相。
5、物理指标
5.1、物化指标

产品名称	锰酸锂		型号	HLM-101
化学成分及物理指标
分析项目		标准值	典型值	检测手段
Mn，%		≥57.0	57.62	容量法
Li，%		4.2±0.2	4.20	AAS
K，%		≤0.03	0.0040	AAS
Na，%		≤0.05	0.035	AAS
Fe，%		≤0.01	0.008	AAS
Ca，%		≤0.05	0.015	AAS
Cu，%		≤0.01	0.0002	AAS
SO₄^2-，%		≤0.2	0.12	重量法
H₂O, %		≤0.08	0.05	卡尔费休法
比表面，m²/g		≤0.8	0.65	比表面测试仪
磁性物质，ppb		≤300	148	ICP
振实密度，g/cm³		≥1.8	2.08	振实密度仪
粒度(um) （可根据客户要求调整）	D₁₀	≥4.0	4.90	马尔文粒度分析仪
	D₅₀	5～8	6.9
	D₉₀	≤12	9.8

5.2、基本电性能指标

项目	标准值	典型值	检测手段
压实密度（g/cm³）	≥2.7	2.80	下游客户提供的参考数据
扣电1C放电比容量（mAh/g）	≥100	106	蓝电电池测试仪
1C首次充放电效率（%）	≥90	94	蓝电电池测试仪
常温3000周循环容量保持率（1C充放电）	≥80	81	蓝电电池测试仪
45℃700周循环容量保持率（1C充放电）	≥80	82	蓝电电池测试仪
55℃600周循环容量保持率（1C充放电）	≥70	73	蓝电电池测试仪
倍率性能（10C/1C）	≥95	96	蓝电电池测试仪

（备注：此表中有关电性能数据为电池厂家提供，仅供参考，产品品质以质检单为准。）

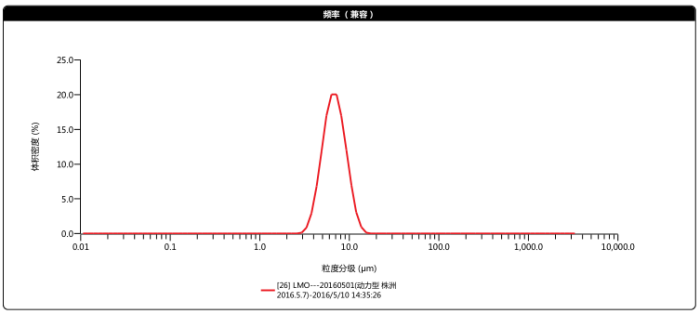

5.3、粒度分布

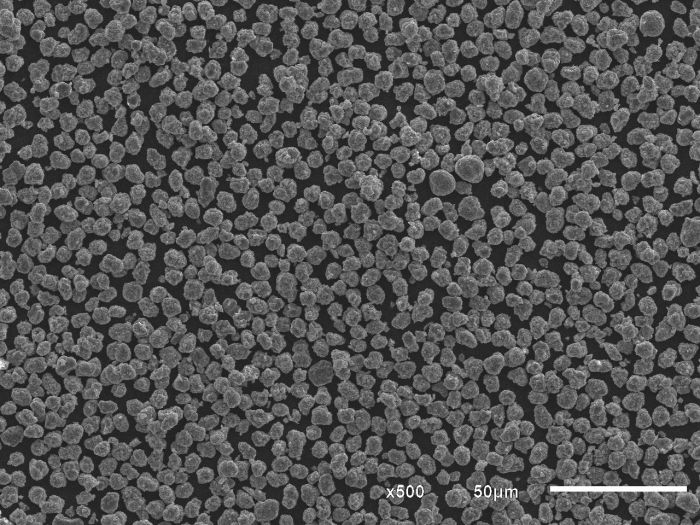

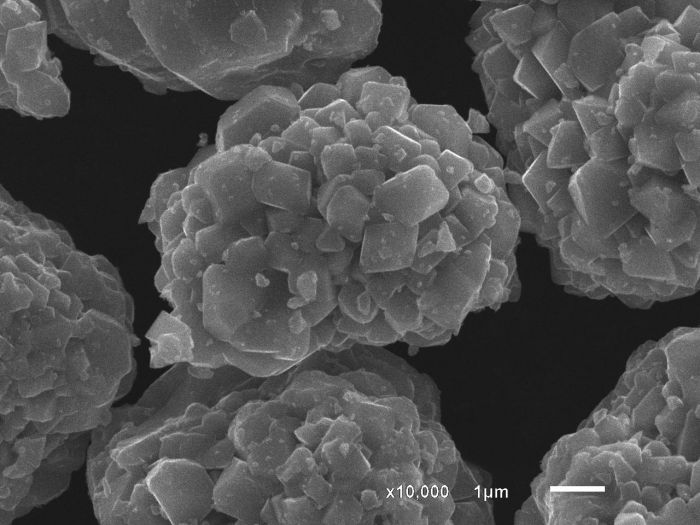

5.4、电镜图

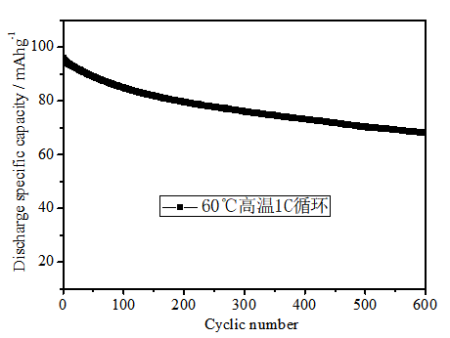

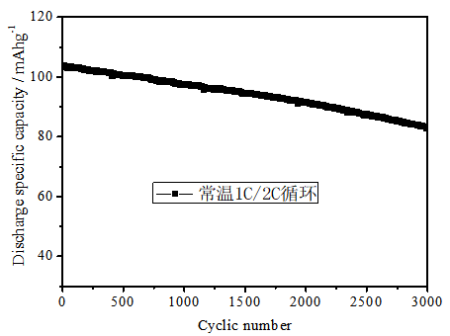

5.5、电性能数据

6、包装方式及贮存条件
6.1、包装方式：内铝箔袋真空包装外套纸箱，25kg/箱。
6.2、堆放层数要求：纸箱包装≤3层。
6.3、标签样式：默认海利锂电出货标签，如客户特殊要求，可按客户提供的标签样式执行。
6.4、贮存条件：密封保存，避免阳光直射。推荐贮存温度≤37℃、湿度≤50%RH。保质期1年，产品超过保质期，应由我司检验并再评估能否正常使用。
6.5、开封条件下，严格控制贮存湿度≤30%RH，并尽快使用。
7、运输注意事项
装车时纸箱上方不可放置重物，防止纸箱变形；防止挤压和日晒雨淋；可使用汽车、火车、轮船、飞机等交通工具进行运输。
8、加工使用建议
正极配比：锰酸锂95.0﹪～96.5﹪，导电剂1.0﹪～2.5﹪，PVDF2.0﹪～3.0﹪。建议采用分子量大于100万的PVDF作为粘结剂，如果粘结剂为悬浮法制作，可以将用量调整为1.5﹪～2.0﹪。
建议负极过量比：8﹪～12﹪。
建议使用压实：2.7～2.8g/cm3。

电话咨询

移动二维码

返回顶部

业务纵横

HLM-101产品规格书

暂无数据

HLM-102产品规格书
