HLM-105产品规格书

2023-05-15

来源：原创浏览量：6513

锂离子二次电池锰酸锂正极材料
产品规格书
型号：HLM-105

拟制	审核	批准

客户签字盖章确认/日期

1、前言
本规格书描述了湖南海利锂电科技有限公司（以下简称海利锂电）生产的105型锂离子电池正极材料，分子式LiMn2O4。
2、型号：HLM-105
3、产品适用范围
适用于高倍率高能量密度型产品，如电动工具、电子烟、电动自行车、二轮车、三轮车、小型储能等领域。
4、产品特点
本产品生产采用元素掺杂和粒度重组工艺，具有压实密度大，比容量高兼顾循环性能好，一致性好，加工性能好的优点，配合三元使用可大幅降低成本。
（1）产品颗粒呈完整规则尖晶石相，粒度分布均匀、集中，材料加工性能优越。
（2）产品综合性能优异。常温1C克容量大于118mAh/g，循环500周以上，容量保持率大于80%。
（3）X射线衍射无杂相。
5、物理指标：
5.1、物化指标

产品名称		锰酸锂	型号	HLM-105
化学成分及物理指标
分析项目		标准值	典型值	检测手段
Mn，%		≥57.0	58.89	容量法
Li，%		4.2±0.2	4.10	AAS
K，%		≤0.05	0.0011	AAS
Na，%		≤0.35	0.2166	AAS
Fe，%		≤0.01	0.0034	AAS
Ca，%		≤0.05	0.0189	AAS
Cu，%		≤0.01	0.0003	AAS
SO₄^2-，%		≤1.5	1.18	重量法
H₂O, %		≤0.08	0.04	重量法
比表面，m²/g		≤1.0	0.59	比表面测试仪
振实密度，g/cm³		≥1.8	2.03	振实密度仪
磁性物质，ppb		≤3500	3369	ICP
粒度(um) （可根据客户要求调整）	D₁₀	≥3.0	4.10	马尔文粒度分析仪
	D₅₀	13～18	14.1
	D₉₀	≤40	25.7

5.2、基本电性能指标

项目	标准值	典型值	检测手段
压实密度（g/cm³）	≥2.80	2.85	下游客户提供的参考数据
扣电1C放电比容量（mAh/g）	≥118	121	蓝电电池测试仪
常温500周循环容量保持率（1C充/放电）	≥80	82	蓝电电池测试仪

（备注：此表中有关电性能数据为电池厂家提供，仅供参考，产品品质以质检单为准。）

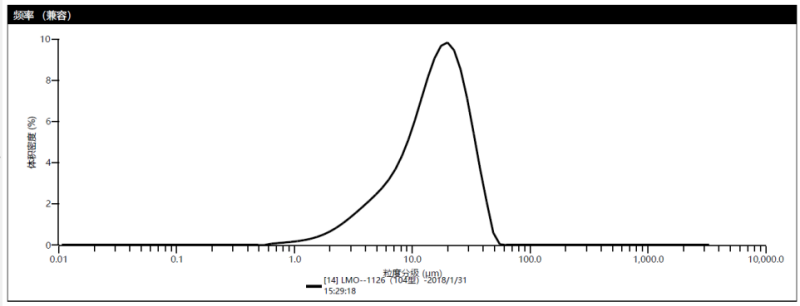

5.3、粒度分布

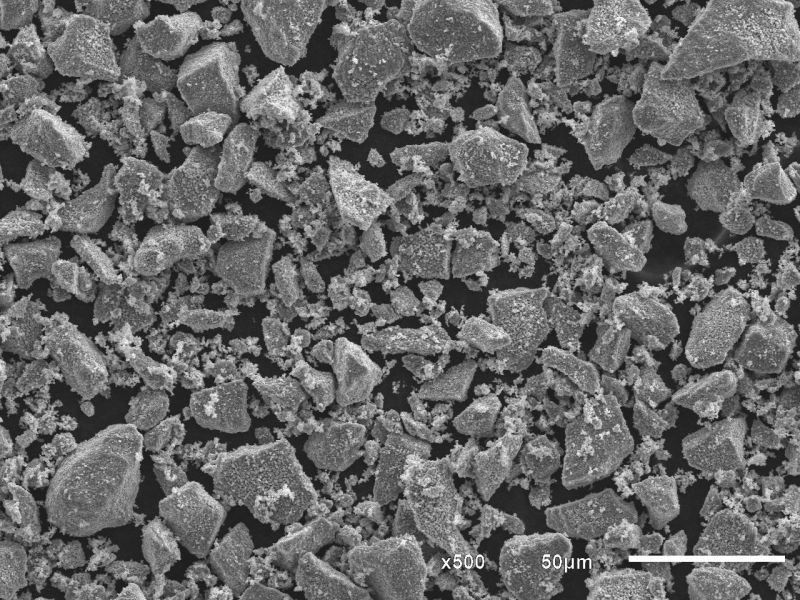

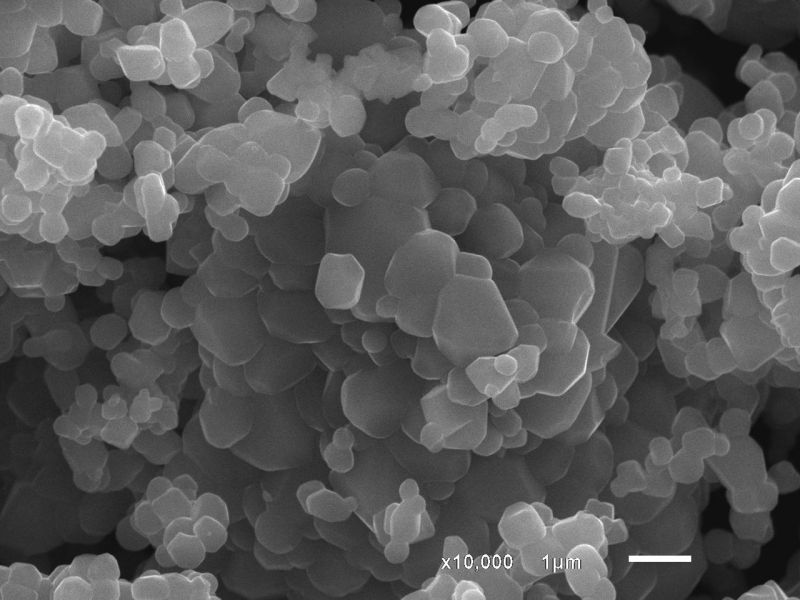

5.4、电镜图

6、包装方式及贮存条件
6.1、包装方式：内铝箔袋真空包装外套纸箱，25kg/箱。
6.2、堆放层数要求：纸箱包装≤3层。
6.3、标签样式：默认海利锂电出货标签，如客户特殊要求，可按客户提供的标签样式执行。
6.4、贮存条件：密封保存，避免阳光直射。推荐贮存温度≤37℃、湿度≤50%RH。保质期1年，产品超过保质期，应由我司检验并再评估能否正常使用。
6.5、开封条件下，严格控制贮存湿度≤30%RH，并尽快使用。
7、运输注意事项
装车时纸箱上方不可放置重物，防止纸箱变形；防止挤压和日晒雨淋；可使用汽车、火车、轮船、飞机等交通工具进行运输。
8、加工使用建议
正极配比：锰酸锂95.0﹪～96.5﹪，SP0.3﹪～0.5﹪，CNT0.6﹪～1.2﹪，PVDF2.6﹪～2.9﹪。建议采用分子量大于100万的PVDF作为粘结剂，如果粘结剂为悬浮法制作，可以将用量调整为1.5﹪～2.0﹪。
建议负极过量比：8﹪～12﹪。
建议使用压实：2.80～2.90g/cm3。

HLM-102产..

HLM-106产..

业务纵横

HLM-105产品规格书
