HLM-202P产品规格书

2023-05-14

来源：原创浏览量：6418

锂离子二次电池锰酸锂正极材料
产品规格书
型号：HLM-202P

拟制	审核	批准

客户签字盖章确认/日期

1、前言
本规格书描述了湖南海利锂电科技有限公司（以下简称海利锂电）生产的202P型锂离子电池正极材料，分子式LiMn2O4。
2、型号：HLM-202P
3、产品适用范围
适用于各类高端消费类电子产品。
4、产品特点
本产品生产采用高温固相烧结，优化烧结曲线，使材料具有比容量高，性能稳定，性价比高的优点。
（1）产品颗粒呈完整规则尖晶石相。
（2）产品比容量高。常温1C克容量大于118mAh/g，循环300周，容量保持率大于80%。
（3）产品X射线衍射无杂相。
5、物理指标
5.1、物化指标

产品名称	锰酸锂			型号		HLM-202P
化学成分及物理指标
分析项目			标准值		典型值		检测手段
Mn，%			≥58.0		58.97		容量法
Li，%			4.0±0.2		4.05		AAS
K，%			≤0.05		0.0056		AAS
Na，%			≤0.35		0.2227		AAS
Fe，%			≤0.02		0.01		AAS
Ca，%			≤0.05		0.02		AAS
Cu，%			≤0.01		0.0001		AAS
SO₄^2-，%			≤1.5		1.20		重量法
H2O，%			≤0.08		0.05		卡尔费休法
比表面，m²/g			≤1.2		0.74		比表面测试仪
磁性物质，ppb			≤3500		3155		ICP
振实密度，g/cm³			≥1.9		2.24		振实密度仪
粒度(um) （可根据客户要求调整）		D10	≥2.0		4.14		马尔文粒度分析仪
		D50	15～20		16.3
		D90	≤40		32.1

5.2、基本电性能指标

项目	标准值	典型值	检测手段
压实密度（g/cm³）	≥2.8	2.85	下游客户提供的参考数据
扣电1C放电比容量（mAh/g）	≥118	119	蓝电电池测试仪
1C首次充放电效率（%）	≥90	91	蓝电电池测试仪
常温300周循环容量保持率（1C充放电）	≥80	83	蓝电电池测试仪

（备注：此表中有关电性能数据为电池厂家提供，仅供参考，产品品质以质检单为准。）

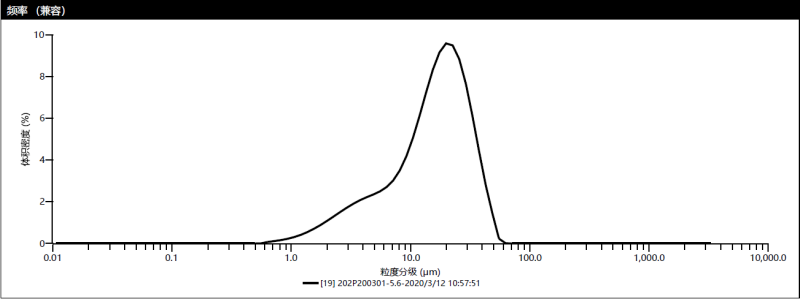

5.3、粒度分布

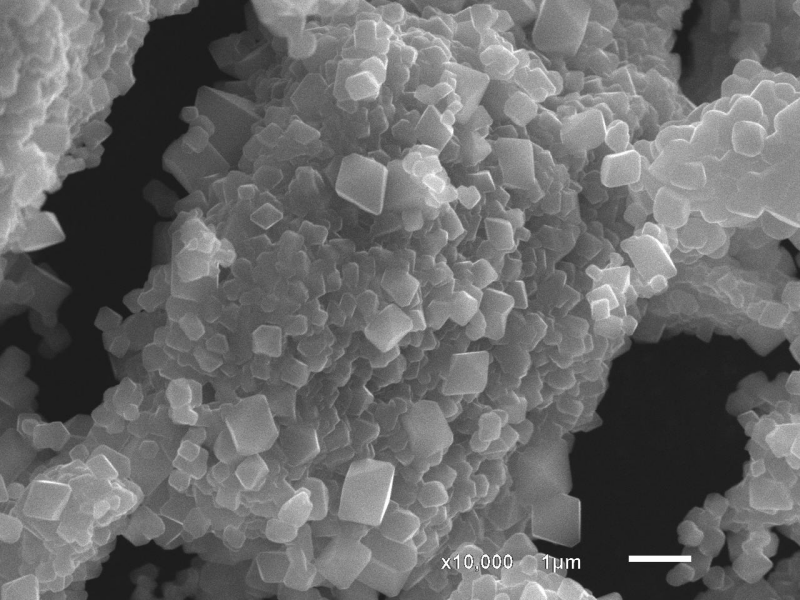

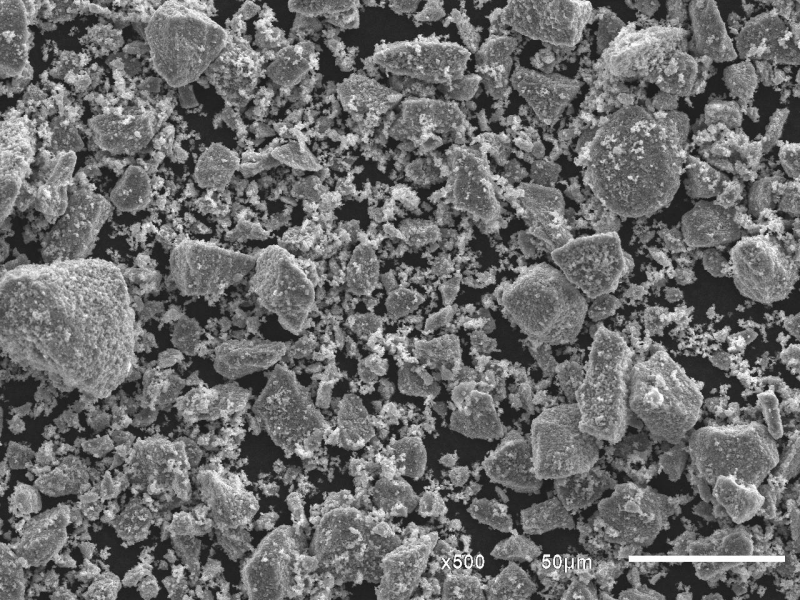

5.4电镜图

6、包装方式及贮存条件
6.1、包装方式：内铝箔袋真空包装外套纸箱，25kg/箱。
6.2、堆放层数要求：纸箱包装≤3层。
6.3、标签样式：默认海利锂电出货标签，客户特殊要求，可按客户提供的标签样式执行。
6.4、贮存条件：密封保存，避免阳光直射。推荐贮存温度≤37℃、湿度≤50%RH。保质期1年，产品超过保质期，应由我司检验并再评估能否正常使用。
6.5、开封条件下，严格控制贮存湿度≤30%RH，并尽快使用。
7、运输注意事项
装车时纸箱上方不可放置重物，防止纸箱变形；防止挤压和日晒雨淋；可使用汽车、火车、轮船、飞机等交通工具进行运输。
8、加工使用建议
正极配比：锰酸锂94.5﹪～96.0﹪，导电剂1.0﹪～2.5﹪，PVDF2.0﹪～3.0﹪。建议采用分子量大于100万的PVDF作为粘结剂，如果粘结剂为悬浮法制作，可以将用量调整为1.5﹪～2.0﹪。
建议负极过量比：6﹪～10﹪。
建议使用压实：2.80～2.90g/cm3。

HLM-202A产..

HLY-613产..

业务纵横

HLM-202P产品规格书
