无钴层状镍锰二元产品规格书

2023-05-14

来源：原创浏览量：6515

锂离子二次电池无钴镍锰酸锂正极材料
产品规格书
型号：HLY-NM

拟制	审核	批准

客户签字盖章确认/日期

1、前言
本规格书描述了湖南海利锂电科技有限公司（以下简称海利锂电）生产的无钴镍锰二元型锂离子电池正极材料。
2、型号：HLY-NM
3、产品适用范围
本产品适用范围广泛，容量型产品可适用于各类3C数码电子产品；动力型产品可用于低速车、无人机航模以及纯电动汽车等。
4、产品特点
本产品生产采用特殊的共沉淀法合成小粒径镍锰二元前驱体，采用分段式气氛烧结技术，合成的裸料结构稳定，电化学性能优越，同时兼顾高比容量和循环性稳定性，具有性价比高的特点。
（1）产品颗粒具有完整的α-NaFeO2层状晶体结构，X射线衍射图谱无杂峰，粒度呈正态分布，材料加工性能优越。
（2）消除层状正极材料对钴资源的路径依赖，提高原材料供需的战略自主。
（3）裸料产品电化学性能优异。扣电常温1C容量（截止电压4.3V）大于170mAh/g，1C循环100周，容量保持率大于88.8%。使用特殊的前驱体掺杂技术或特有的改性手段，容量保持率可进一步提升至90%以上，且充电截止电压可提高到4.4V，进一步提升体系的能量密度。
（4）产品用途广泛，即可用于制备二次球，也可用于合成单晶。
（5）与锰酸锂等低容量产品通过简单的物理复合，一方面填补颗粒间隙，提升加工性能；另一方面，以较低的成本增加幅度，换取较高的容量提升，提升锰酸锂的市场竞争力，进而拓宽其应用空间，具有高性价比。
5、物理指标
5.1、物化指标

产品名称		二元材料	型号	HLY-NM
化学成分及物理指标
分析项目			典型值	检测手段
Ni+Co+ Mn，%		58～63	61.50	容量法
Li，%		7.2±0.3	7.03	AAS
K， ppm		≤100	3	AAS
Na，ppm		≤500	38	AAS
Fe，ppm		≤100	9	AAS
SO₄^2-，%		≤0.5	0.12	重量法
粒度(um) （可根据客户要求调整）	D₁₀	≥3.0	4.1	马尔文粒度分析仪
	D₅₀	5.0～12.0	6.3
	D₉₀	≤30	9.81

5.2基本电性能指标

项目		标准值	典型值	检测手段
粒度（µｍ）	D10	≥3.0	4.1	马尔文粒度分析仪
	D50	5.0～12.0	6.3	马尔文粒度分析仪
	D90	≤30.0	9.81	马尔文粒度分析仪
扣电1C放电比容量（mAh/g）		≥155	170	蓝电电池测试仪
0.1C首次充放电效率（%）		≥88%	92	蓝电电池测试仪
常温100周循环容量保持率%（1C充放电/扣电）		≥80	88.8	蓝电电池测试仪

（备注：此表中有关电性能数据为电池厂家提供，仅供参考，产品品质以质检单为准。）

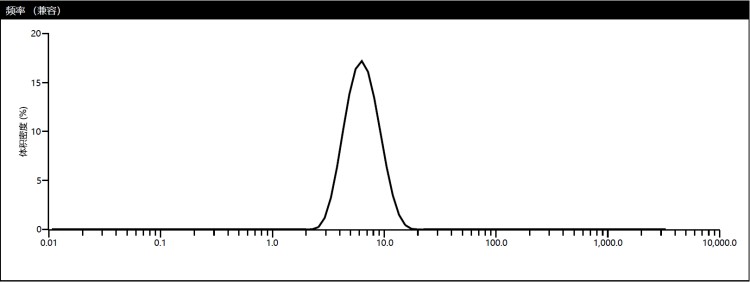

5.3粒度分布

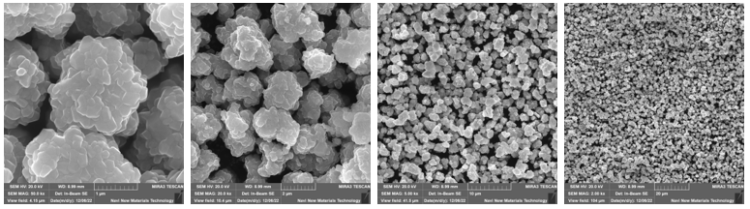

5.4电镜图

6、包装方式及贮存条件
6.1、包装方式：内铝箔袋真空包装外套纸箱，25kg/箱。
6.2、堆放层数要求：纸箱包装≤3层。
6.3、标签样式：默认海利锂电出货标签，如客户特殊要求，可按客户提供的标签样式执行。
6.4、贮存条件：密封保存，避免阳光直射。推荐贮存温度20±10℃、湿度≤50%RH。保质期2年，产品超过保质期，应由我司检验并再评估能否正常使用。
6.5、开封条件下，严格控制贮存湿度≤30%RH，并尽快使用。
7、运输注意事项
装车时纸箱上方不可放置重物，防止纸箱变形；防止挤压和日晒雨淋；可使用汽车、火车、轮船、飞机等交通工具进行运输。

HLY-613产..

暂无数据

业务纵横

无钴层状镍锰二元产品规格书
